Siłownik pneumatyczny El-O-Matic F0950M, sprężynowy FS0950.NM40CWALTN-L36LKA.00XX
Wystaw opinię o produkcie
Dane techniczne
| OPCJE | STANDARDOWE | DO WYBORU |
| Typ | FS - Jednostronnego działania | |
| Rozmiar | 950 | |
| Kąt obrotu | N - Obrót 90° | |
| Gwinty | M - Metryczne ISO 5211 | |
| Zespół sprężyn | 40 - Zespół sprężyn 40 | |
| Kierunek obrotu | CW - Ściśnięcie sprężyny w celu zamknięcia/w prawo | *CC - Ściśnięcie sprężyny w celu otwarcia/w lewo |
| Materiał korpusu | AL - Aluminium wysokogatunkowe, ocynkowane na twardo | |
| Złącze zaworu | TN - Standardowe złącze ISO 5211 | |
| Rozmiar i ułożenie insertu | L36 - Insert równoległy 36 mm/1,417 cala | |
| Zakres temperatury | L - Nisko 06 -40°C do + 80°C (od -40°F do 176°F) | |
| Wskaźnik wizualny | K - Standardowy (pokrętło) | *N - Brak wskaźnika |
| Wykończenie | A - Powłoka standardowa | |
| Kod wewnętrzny | 00 - Standardowy | |
| Opcje prędkości cyklu: |
XX - Standardowy |
Zapytaj o produkt
Administratorem danych osobowych jest ETERMO M. Kurkiewicz-Klęk, G. Klęk Sp. J.. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Kod produktu: FS0950.NM40CWALTN-L36LKA.00XX
Cechy produktu
Siłowniki_EL-O-Matic
- Typ FS - Sprężynowy
- Rozmiar 0950 - Rozmiar 0950
- Kąt obrotu N - Obrót o 90 °
- Gwinty M - Metryczne , ISO 5211
- Zespół sprężyn 00 - Dwustronnego działania ( brak sprężyn)
- Materiał wałka zębatego AL - Aluminium wysokogatunkowe , ocynkowane na twardo
- Złącze zaworu TN - Standardowe złącze ISO 5211
- Zakres temperatury L - Niski: Od -40°C do +80°C (od -40°F do +176°F)
- Wykończenie A - Powłoka sandardowa
- Opcje prędkości cyklu XX - Standardowy
- Kod wewnętrzny 00 - Standardowy
Opis

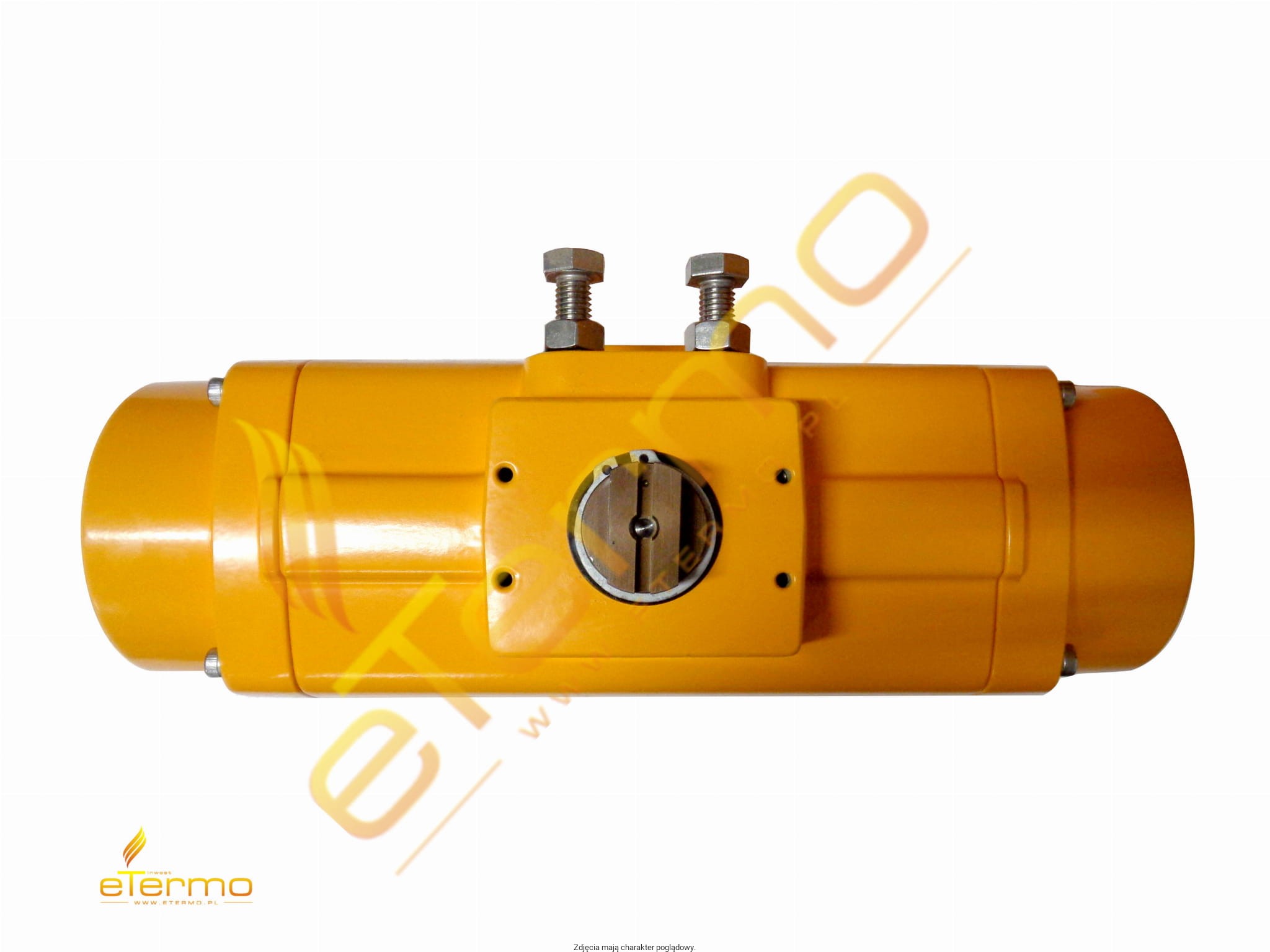

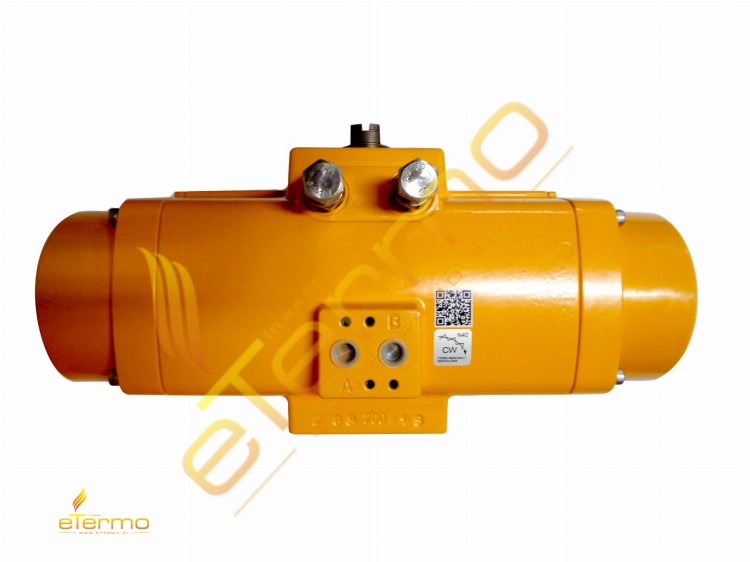

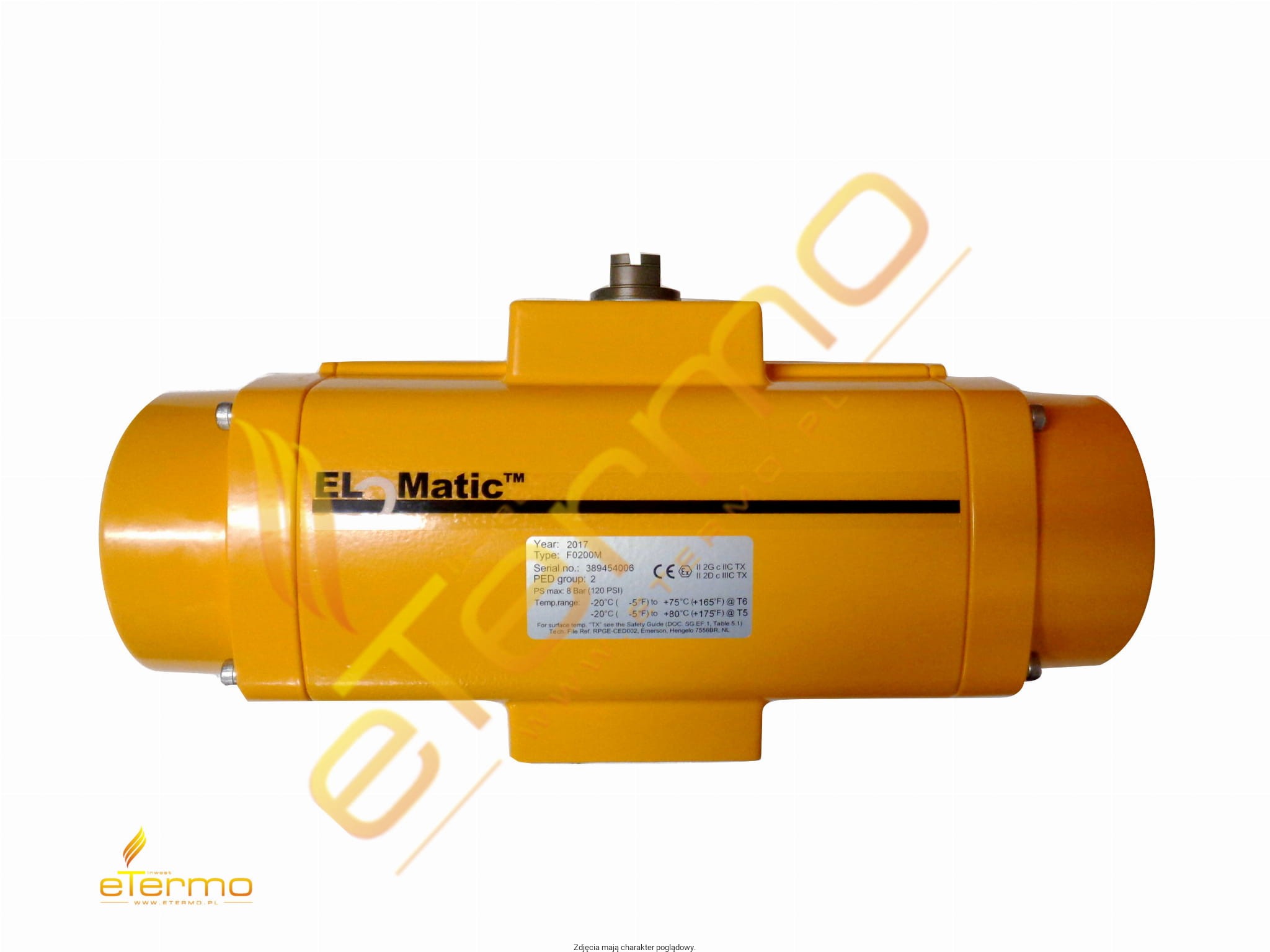

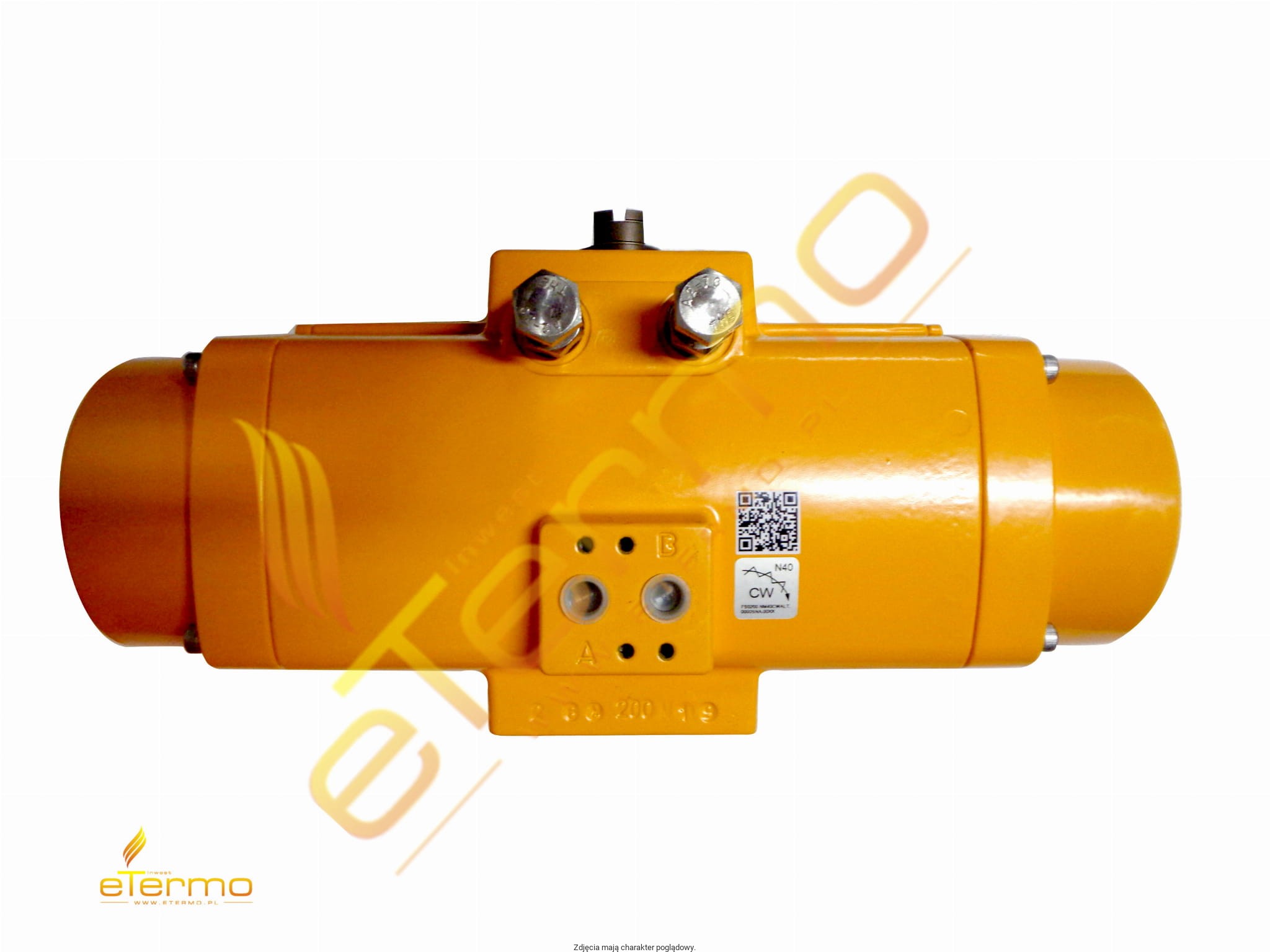

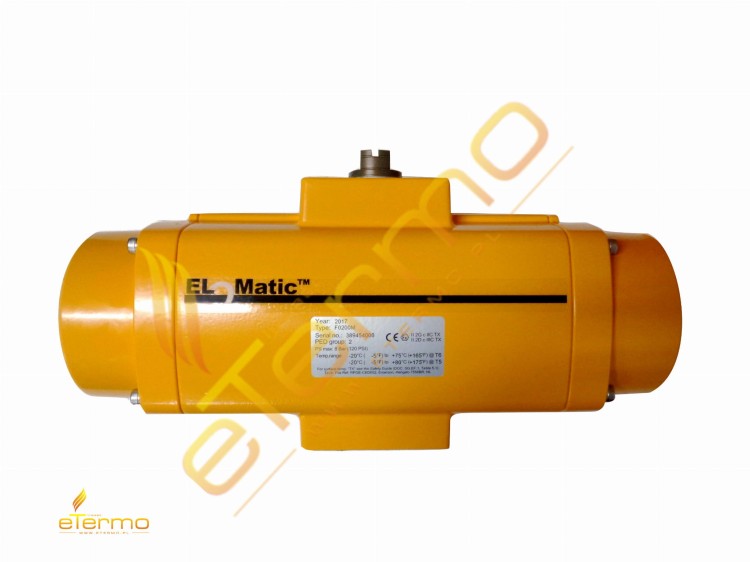

Siłownik pneumatyczny El-O-Matic F0950M, sprężynowy
KOD: FS0950.NM40CWALTN-L36LKA.00XX
Siłowniki z mechanizmem zębatkowym EL-O-Matic z serii F są produkowane w dwóch wersjach: jako siłowniki dwustronnego działania oraz jako siłowniki sprężynowe.
Dostępnych jest 13 modeli obejmujących zakres od 12 N·m do 4000 N·m (od 106 lbf·in do 35 000 lbf·in) nominalnego wyjściowego momentu obrotowego.
Są wyposażone w standardowe złącza do zamocowania elektrozaworu, wyłącznika krańcowego i ustawnika położenia (VDI/VDE3845; NAMUR).
Są przeznaczone do przeznaczone do automatyzacji i obsługi zaworów ćwierćobrotowych, takich jak zawory motylkowe, kulowe i czopowe.
Ustandaryzowany insert wg. norm ISO 5211, jak i DIN 3337 umożliwia montaż na wielu rodzajach armatury ćwierćobrotowej.
Siłowniki sprzedawane w konfiguracji STANDARDOWEJ.
Jest kilka opcji do wyboru: kierunek obrotu, położenie insertu oraz wskaźnik wizualny.
*Aby wybrać którąś z opcji do wyboru prosimy o kontakt na vac@etermo.pl
Dane techniczne
| OPCJE | STANDARDOWE | DO WYBORU |
| Typ | FS - Jednostronnego działania | |
| Rozmiar | 950 | |
| Kąt obrotu | N - Obrót 90° | |
| Gwinty | M - Metryczne ISO 5211 | |
| Zespół sprężyn | 40 - Zespół sprężyn 40 | |
| Kierunek obrotu | CW - Ściśnięcie sprężyny w celu zamknięcia/w prawo | *CC - Ściśnięcie sprężyny w celu otwarcia/w lewo |
| Materiał korpusu | AL - Aluminium wysokogatunkowe, ocynkowane na twardo | |
| Złącze zaworu | TN - Standardowe złącze ISO 5211 | |
| Rozmiar i ułożenie insertu | L36 - Insert równoległy 36 mm/1,417 cala | |
| Zakres temperatury | L - Nisko 06 -40°C do + 80°C (od -40°F do 176°F) | |
| Wskaźnik wizualny | K - Standardowy (pokrętło) | *N - Brak wskaźnika |
| Wykończenie | A - Powłoka standardowa | |
| Kod wewnętrzny | 00 - Standardowy | |
| Opcje prędkości cyklu: |
XX - Standardowy |
| siłowniki |
Bezpieczeństwo produktu
Pliki do pobrania
Instrukcja_pl-min.pdf
1.87 MB
Instrukcja-silowniki-pneumatyczne
Deklaracja-zgodnosci-slowniki.pdf
203.61 kB
Deklaracja-zgodnosci-slowniki
Deklaracja-ROHS.pdf
358.80 kB
Deklaracja-ROHS
Instrukcja_bezpieczenstwa_nowa_PL.pdf
1.38 MB
Instrukcja-bezpieczeństwa-siłowniki-El-O-Matic
